Para desenvolvedores de projetos de serviços públicos e engenheiros solares industriais, a “sombra” é tradicionalmente tratada como um estado de falha do sistema. Em matrizes convencionais de silício cristalino (c-Si), mesmo o sombreamento parcial de uma árvore próxima, uma nuvem passageira, parapeitos estruturais ou sujeira acumulada pode causar quedas desproporcionais no rendimento de energia, interrompendo ocasionalmente a geração de energia de uma cadeia inteira.
No entanto, a tecnologia de filme fino-de cobre, índio e gálio seleneto (CIGS) mantém uma capacidade anômala de gerar energia significativa sob luz difusa, indireta e fortemente obstruída. Esta não é uma afirmação de marketing; é uma consequência direta da física-do estado sólido e da engenharia avançada de semicondutores.
Para entender por que o CIGS opera de forma tão eficaz onde outros materiais falham, devemos olhar além das condições de teste padrão (STC) e examinar as interações quânticas microscópicas que ocorrem dentro da matriz-do filme fino.
1. A Mecânica Quântica: Bandgap Direto e Coeficientes de Absorção
A diferença fundamental entre o silício convencional e o CIGS reside na forma como suas estruturas atômicas interagem com os fótons que chegam.
Bandgaps indiretos vs. diretos
O silício cristalino é umsemicondutor-indireto de bandgap. Para que um átomo de silício absorva um fóton e libere um elétron na banda de condução, a interação requer uma mudança simultânea na energia e no momento do elétron. Como o momento deve ser conservado por meio de uma vibração de rede (um fônon), essa interação de três-corpos é estatisticamente menos provável de ocorrer. Conseqüentemente, o silício requer uma camada absorvedora relativamente espessa-normalmente de $150$ a $180\\text{ }\\mu\\text{m}$-para capturar um número suficiente de fótons.
Em contrapartida, o CIGS é umsemicondutor-de bandgap direto. Um elétron pode absorver um fóton e saltar diretamente da banda de valência para a banda de condução sem exigir mudança no momento.
O coeficiente de absorção de fótons
Devido ao seu bandgap direto, o CIGS possui um coeficiente de absorção óptica excepcionalmente alto ($\\alpha > 10^5\\text{ cm}^{-1}$ para comprimentos de onda no espectro visível).
A métrica de espessura:Uma camada de CIGS apenas$1$ a $2\\text{ }\\mu\\text{m}$ grossopode absorver mais de 99% de todos os fótons incidentes acima de sua energia de bandgap.
A correlação-de pouca luz:Em cenários com pouca-luz ou sombra, o volume absoluto de fótons que atingem o painel cai. Como o CIGS é altamente eficiente na captura dos fótons quefazerfaz contato, ele atinge seu limite de ativação em uma fração da irradiância exigida por c-Si.
2. Adaptabilidade Espectral: Aproveitando a Mudança do Espectro de Luz
Quando um painel solar é sombreado por nuvens ou estruturas, a composição da luz muda. A luz solar direta é rica em comprimentos de onda vermelhos e infravermelhos. Luz difusa-a luz encontrada na sombra, sob forte cobertura de nuvens ou durante o amanhecer e o anoitecer-é espalhada pela atmosfera ou pelas superfícies circundantes, mudando seu espectro para energia-mais curta e altacomprimentos de onda azuis.
Ajuste de bandgap ($\\text{CuIn}_{1-x}\\text{Ga}_x\\text{Se}_2$)
Uma das características mais poderosas do CIGS é a capacidade de alterar seu bandgap durante a fabricação, ajustando a proporção de gálio-para-índio ($x=\\text{Ga}/(\\text{In}+\\text{Ga})$). O bandgap pode ser ajustado continuamente de aproximadamente $1,0\\text{ eV}$ (selenieto de cobre e índio puro) a $1,7\\text{ eV}$ (selenieto de cobre e gálio puro).
A maioria dos módulos CIGS comerciais utiliza umperfil bandgap graduado. Ao projetar um conteúdo mais alto de gálio próximo ao contato posterior e um conteúdo mais baixo próximo à junção frontal, os fabricantes criam um campo elétrico interno-incorporado.
Captura de luz-azul:As camadas superiores da célula graduada são otimizadas para capturar fótons azuis de alta-energia, dominantes em ambientes sombreados ou nublados.
Captura de luz-vermelha:Fótons de energia mais baixa que penetram mais profundamente são capturados pelas regiões de-bandgap mais baixas próximas à base.
Essa-otimização transversal garante que quando o sol fica atrás de uma nuvem e o espectro de luz muda para azul, o material CIGS é ajustado nativamente para absorver esse comprimento de onda exato, enquanto o c-Si experimenta uma grave incompatibilidade espectral.
3. Integração Monolítica: Derrotando a Resistência de Nível-Célula
Em um módulo c-Si padrão, células solares quadradas são fisicamente fatiadas, dispostas lado-a-lado e soldadas usando fitas de prata em um circuito em série rígido. Se o sombreamento bloquear completamente uma única célula, essa célula atuará como um gargalo, criando uma alta resistência interna. Toda a corrente da corda cai e a célula bloqueada pode aquecer rapidamente, formando um catastróficoponto quente.
Circuitos contínuos-gravados a laser
A fabricação de CIGS contorna essa vulnerabilidade por meio de um processo chamadointegração monolítica. Em vez de montar células individuais, todo o módulo CIGS é depositado como um filme contínuo de múltiplas-camadas em um substrato flexível. Os lasers industriais traçam linhas ultra{3}}finas (conhecidas como cortes P1, P2 e P3) diretamente no filme.
Essa marcação precisa divide a folha grande em tiras de células longas, estreitas e interconectadas que percorrem toda a largura do módulo, conectadas internamente em série.
Como o sombreamento linear se comporta
Quando um módulo CIGS está parcialmente sombreado, o impacto físico é linear e não binário:
Se uma folha ou sombra estrutural obscurecer 20% de uma faixa longa e estreita de células CIGS,apenas aquela área específica de 20% deixa de gerar eletricidade.
Como a célula é contínua e geometricamente alongada, os 80% restantes da tira continuam a passar corrente pela linha.
A potência geral do módulo cai cerca de 20%, em vez de entrar em colapso total ou forçar os diodos de bypass a cortar uma seção inteira do painel.
4. Comparação de engenharia: CIGS vs. c-Si sob análise de sombra
Para fornecer uma referência concreta para as equipes de engenharia de compras, a tabela abaixo descreve como essas diferenças estruturais e baseadas na física-se manifestam nas métricas de desempenho-do mundo real quando os níveis de luz caem.

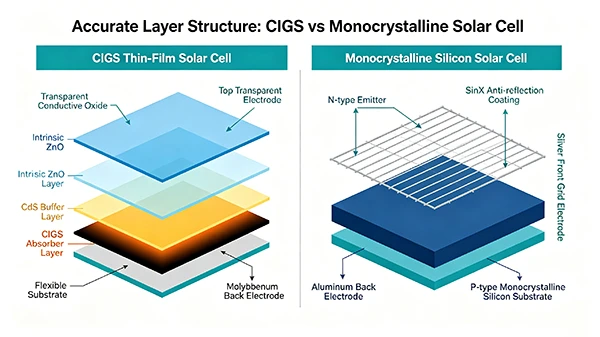

| Parâmetro | Silício Cristalino (c-Si) | Filme fino-CIGS | Consequência de Engenharia |
| Mecanismo Absorvente | Bandgap indireto (requer $150\\text{--}180\\mu\\text{m}$ espessura) | Bandgap direto (requer $1\\text{--}2\\mu\\text{m}$ espessura) | O CIGS captura fótons mais facilmente em fluxos baixos. |
| Limite de ativação | Alto ($300\\text{ W/m}^2 - 400\\text{ W/m}^2$ necessário para geração linear) | Baixo ($50\\text{ W/m}^2 - 100\\text{ W/m}^2$ inicia a geração) | O CIGS acorda mais cedo ao amanhecer e funciona por mais tempo depois do anoitecer. |
| Sensibilidade Espectral | Estreito (altamente dependente do espectro AM1.5 direto e não espalhado) | Amplo/graduado (mantém alta eficiência quântica em luz difusa-com desvio azul) | O CIGS mantém uma eficiência estável sob forte cobertura de nuvens. |
| Resposta de sombreamento | Queda não-linear/etapa- (sombra de célula única pode ignorar uma seção inteira do módulo) | Linear/Proporcional (a queda de potência corresponde exatamente à área física sombreada) | Maior rendimento energético em telhados de C&I urbanos densos ou estruturalmente complexos. |
5. Maximizando o rendimento dos ativos: aplicações práticas para CIGS
Compreender a ciência do desempenho com pouca-luz permite que desenvolvedores de projetos e EPCs implantem CIGS estrategicamente onde os ativos solares tradicionais não atendem às projeções financeiras:
Telhados urbanos-de alta densidade para C&I:Os telhados comerciais estão frequentemente lotados de unidades HVAC, respiradouros, conduítes e coberturas de elevadores. Embora as configurações de layout c-Si exijam grandes contratempos para evitar sombreamento entre-linhas, os arrays CIGS podem ser colocados densos e próximos a obstruções, absorvendo luz difusa e sombras localizadas sem risco de interrupções do sistema.
Altas-latitudes e regiões costeiras:Em áreas caracterizadas por nevoeiro marítimo persistente, monções sazonais ou meses prolongados de inverno, a maior parte da irradiância anual é difusa. As usinas CIGS nesses ambientes oferecem consistentemente rendimentos específicos mais altos (kWh/kWp) em comparação com c-Si, reduzindo o verdadeiro LCOE do projeto.
Integrações verticais e de rastreamento:Para edifícios-fotovoltaicos integrados (BIPV), onde os painéis são montados verticalmente nas fachadas, a luz solar direta perpendicular é rara. O CIGS captura a luz-refletida do solo (albedo) e a radiação do céu ambiente com muito mais eficiência do que o silício rígido.
Conclusão: Engenharia para o Mundo Real
A viabilidade financeira de um ativo solar é ditada pelo seu rendimento-no mundo real, e não pela sua classificação laboratorial. Embora o silício cristalino continue sendo uma escolha poderosa para planícies abertas, sem sombra e áridas, ele vacila quando apresentado a sombras estruturais, microclimas nublados e ambientes arquitetônicos complexos.
Ao aproveitar um bandgap direto, uma estrutura atômica ajustável e graduada e uma integração monolítica{0}}gravada a laser, a tecnologia CIGS transforma a luz difusa e sombreada de uma perda do sistema em um ativo funcional.
Otimize seus projetos-de alta sombra com CIGS
Não deixe que telhados complexos ou perfis climáticos imprevisíveis comprometam a taxa interna de retorno (TIR) do seu projeto. Nossos avançados módulos de filme fino-CIGS são projetados com precisão-para capturar o máximo de energia da luz difusa, fornecendo uma resposta linear e resiliente ao sombreamento-do mundo real.
Entre em contato com nossa equipe técnica de aplicação hoje mesmopara revisar a análise de sombreamento do seu projeto e ver como o CIGS pode recuperar o rendimento energético perdido.
